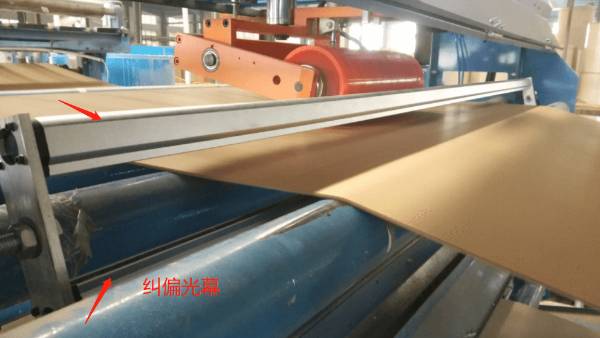

在瓦楞纸、布料、钢带、薄膜等卷材生产过程中，带材跑偏是一个常见问题。受力不均、传送机自身缺陷、卷取张力变化，都可能导致材料偏离中心线或限定位置。结果往往是边缘不齐、边料浪费、后续工艺处理困难，甚至需要额外安排人员持续监管。ESCH系列纠偏对中光幕，正是为了解决这类卷材跑偏问题而设计的一款红外线纠偏传感器。
意普ESCH系列纠偏光幕是一种对卷材进行位置纠正、居中检测的红外线传感器。它采用对射式检测方式，通过红外光轴覆盖卷材边缘或中心区域，实时判断材料是否偏离基准位置，并输出相应信号给纠偏执行机构。
与普通光电传感器相比，ESCH系列不是只检测一个点，而是通过多光轴形成检测区域，因此更适合连续卷材的边缘位置检测和对中检测。它广泛应用于瓦楞纸、布料、钢带、印刷包装、纺织、橡胶、薄膜等行业。
意普ESCH系列提供单边纠偏、双边纠偏和对中纠偏三种实现方式，用户可以根据设备和工艺要求选择。
单边纠偏：单独一套光幕进行检测，输出一组检测信号，适合只监测卷材一侧边缘位置的场景。安装相对简单，成本也更可控。
双边纠偏：由两套单边纠偏光幕组成，独立输出两组检测信号，可同时检测卷材左右两侧边缘。适合对两侧位置都有要求的设备。

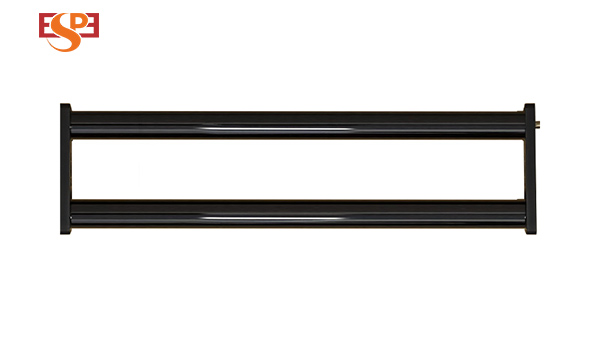

对中纠偏：采用整体一套光幕进行两侧检测，内部对两侧数据进行运算对比，可选择运算对比后的单个信号输出或两个信号输出。对中纠偏通常带有保护管和两侧专用安装支架，适合需要以中心线为基准的卷材对中控制。
如果您的设备只需要控制一边，单边纠偏即可；如果两侧都要监控，双边纠偏更灵活；如果要求材料始终居中，对中纠偏光幕更合适。
ESCH系列纠偏光幕的最高检测精度可达1.25mm，能够满足多数卷材生产线的纠偏要求。扫描方式支持平行扫描和交叉扫描，可根据检测对象和安装空间选择。
输出方式也比较灵活，支持模拟量电压输出、模拟量电流输出以及RS485通讯输出。对于需要接入PLC、变频器或纠偏控制器的系统，可以选择0~5V、0~10V、4~20mA或Modbus通讯，方便集成。
工业现场往往存在电磁信号、频闪灯光、焊接弧光等干扰。ESCH系列对这些干扰具有良好的抗干扰能力，外壳防护等级达到IP65，适合在粉尘、潮湿等环境下稳定工作。
ESCH系列纠偏对中光幕适用于多种卷材处理场景：
瓦楞纸生产线：纸板边缘纠偏、对中控制；
纺织与布料行业：布匹跑偏检测、边缘对齐；
钢带与金属加工：带材中心线检测、卷取纠偏；

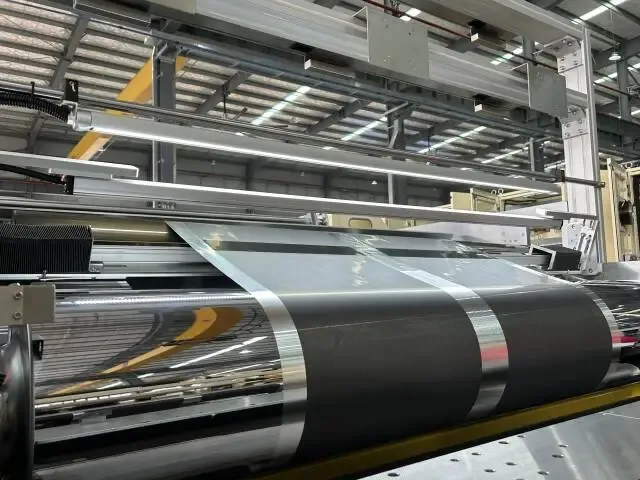

印刷包装：薄膜、纸张位置纠正；
橡胶、塑料、无纺布等卷材生产线。
对于需要减少边料浪费、提高卷取整齐度、降低人工监管成本的企业来说，ESCH系列可以作为卷材纠偏检测的重要传感部件。
选型时，可以重点关注几个方面：纠偏方式、检测宽度、光轴数量、光轴间距、输出方式、扫描方式、安装支架以及对射距离。也可根据客户需求定制。
Q1：ESCH纠偏光幕的检测精度是多少？
A：最高检测精度可达1.25mm，具体与光轴间距和扫描方式有关。
Q2：支持哪些输出方式？
A：支持0~5V、0~10V模拟量电压输出，4~20mA模拟量电流输出，以及RS485通讯输出，支持Modbus协议和定制协议。
Q3：对中纠偏和双边纠偏有什么区别？
A：双边纠偏由两套单边光幕独立检测，输出两组信号；对中纠偏是一套组合式光幕，内部对两侧数据运算对比后输出，更适合中心线对中控制。
Q4：能否定制检测宽度？
A：可以。除常规规格外，可根据客户需求定制相对应检测范围的光幕。
ESCH系列纠偏对中光幕围绕卷材跑偏、边缘不齐、对中检测等需求，提供了单边、双边、对中三种纠偏方式，并具备高精度、抗干扰、多种输出和灵活安装等特点。对于瓦楞纸、布料、钢带、薄膜等卷材生产线来说，选择合适的纠偏光幕，不仅能减少边料浪费，还能提升生产效率和产品一致性。如果您正在选型工业纠偏传感器，意普ESCH系列值得纳入考虑。
