ESC10系列安全控制器
达PL e/SIL 3最高安全等级，20路安全输入+8路OSSD，图形化拖拽编程，USB/以太网双接口，紧凑设计易集成。
产品概述 技术参数 尺寸图 接线图 资料下载 产品证书 应用场景
产品手册 在线选型
产品特点
PL e/SIL 3高安全，接口丰富，图形化编程易用
  • 安全等级
    通过TÜV南德认证，达ISO 13849 PL e及IEC 61508 SIL 3最高等级
  • 接口资源
    具备20路安全输入、8路OSSD、4路AUX及4路测试输出，满足复杂逻辑
  • 编程方式
    采用图形化拖拽配置，直观易懂，降低开发门槛
  • 响应与诊断
    扫描周期最快可达2ms，配备数码管+LED双重指示，故障定位直观
  • 通讯与监控
    支持USB与以太网双通信接口，可通过RS485实时读取运行数据与事件日志
  • 安装与接线

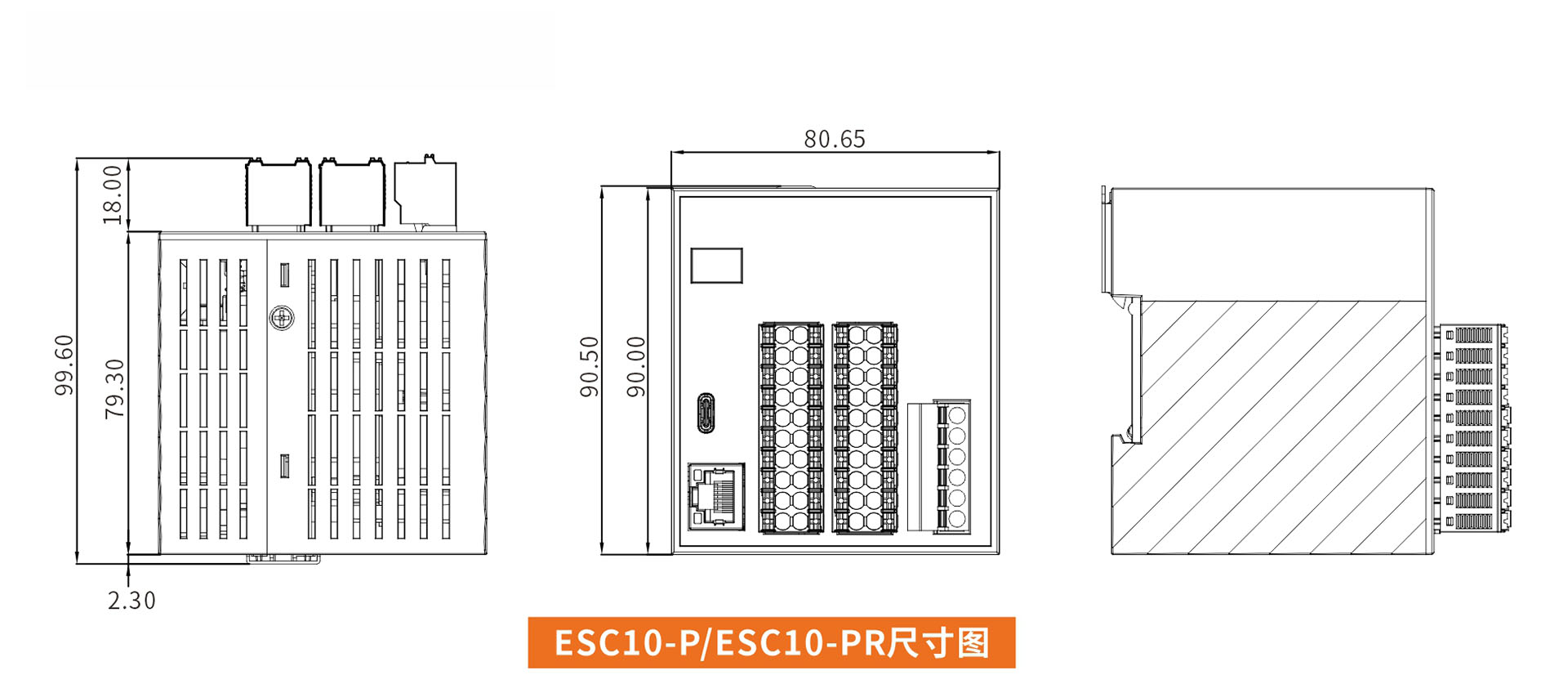

    按压式端子接线简便，安装截面仅90*80.65mm，紧凑节省空间

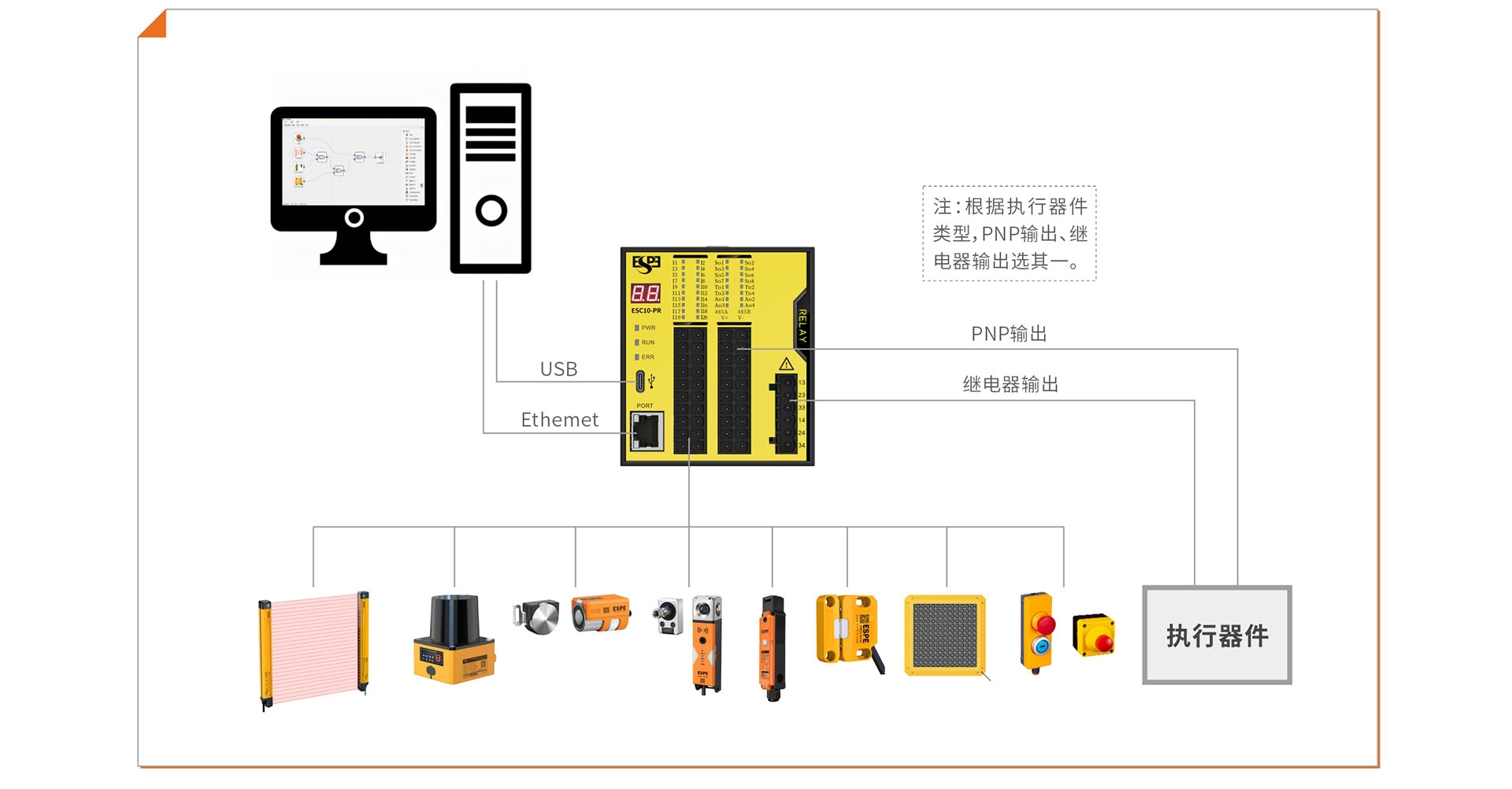

系统图

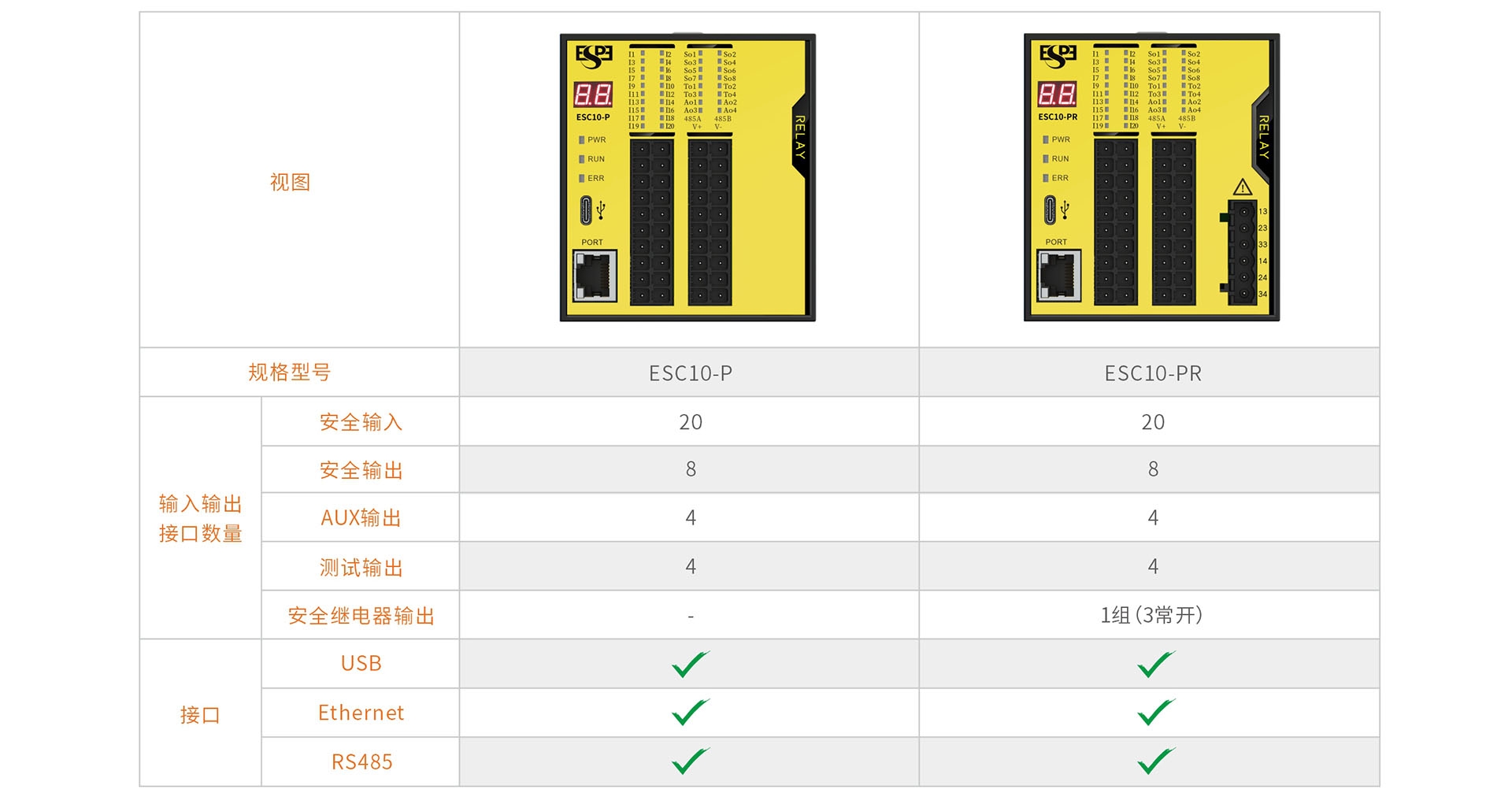

产品选型

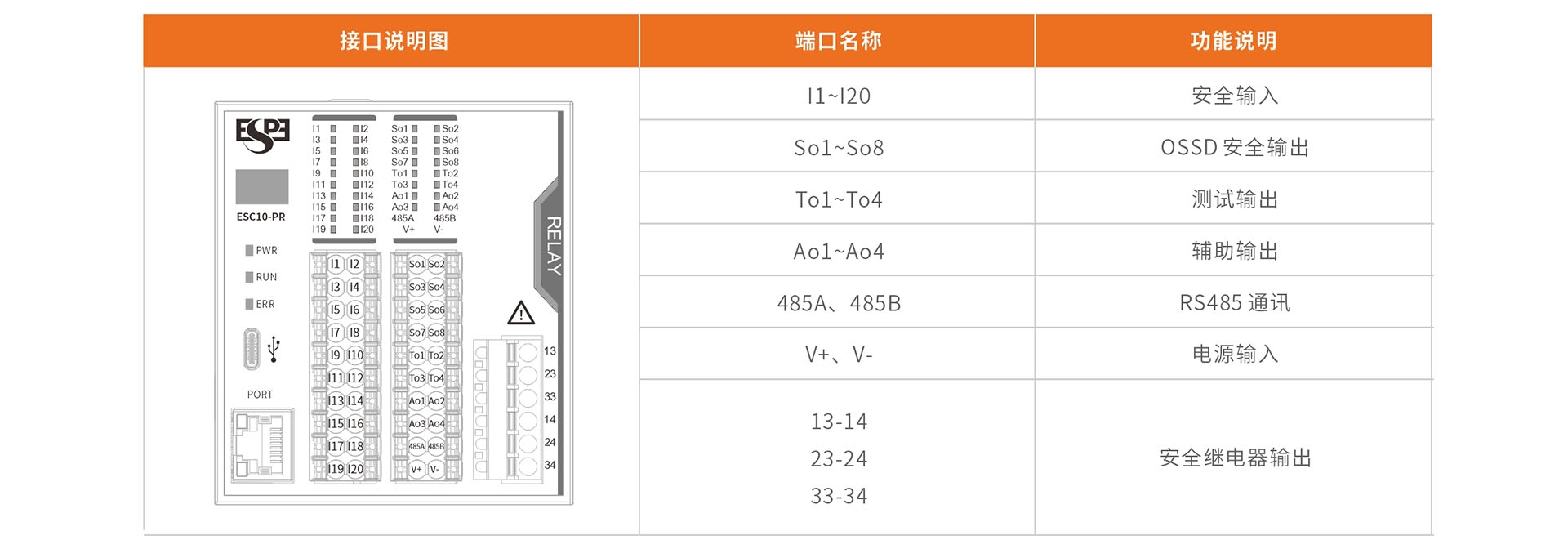

接口说明
尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件
立即登录


可连接的输入输出设备/逻辑器件
尊敬的工程师/合作伙伴，请登录查看/获取完整技术文件
立即登录
输入器件基础逻辑门集成逻辑门执行器列表

急停

安全门锁(PNP)

安全门锁(无源)

安全门开关(PNP)

安全门开关(无源)

安全光栅

安全地毯

安全触边

双手按钮

复位按钮

EDM

光电开关

使能开关

脚踏开关

限位开关

安全激光扫描仪

其他PNP输入

其他无源输入

与

或

非

同或

异或

RT复位

延时启动

延时关闭

RS触发器

边缘触发

顺序Muting

平行Muting

交叉Muting

出口Muting

PNP晶体管输出

继电器输出

AUX非安全输出

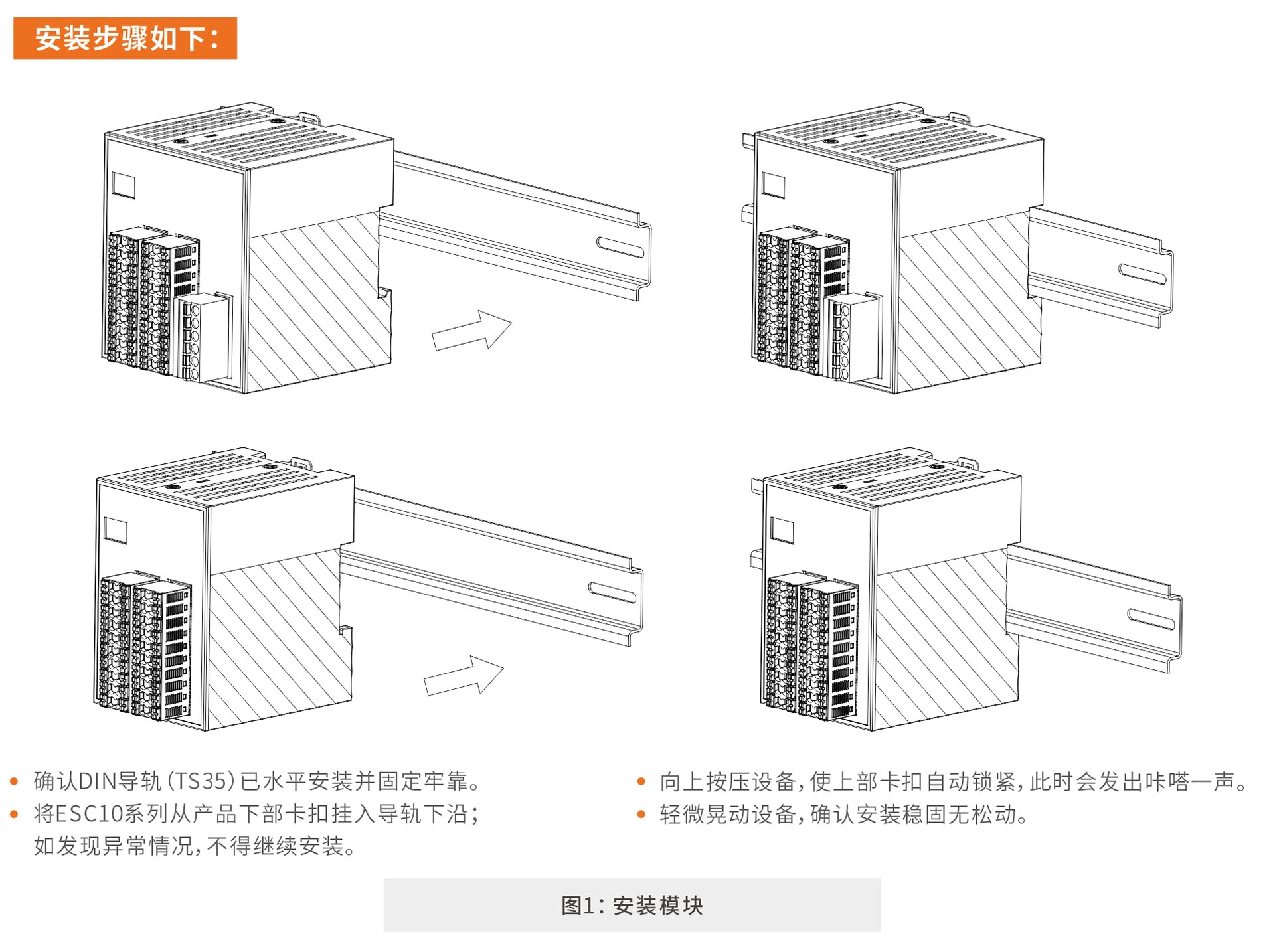

产品装配示意
