在工业自动化生产中，如何在不接触产品的情况下快速、精准地测量物体外形尺寸、检测孔洞缺陷，一直是产线质检环节的核心需求。传统的机械测量方式效率低、易磨损，视觉检测方案在高速场景下面临成本高、响应延迟等瓶颈。ESCL系列测量光幕采用红外对射式非接触测量原理，为工业产线提供了一种兼顾精度、速度和稳定性的在线检测方案。

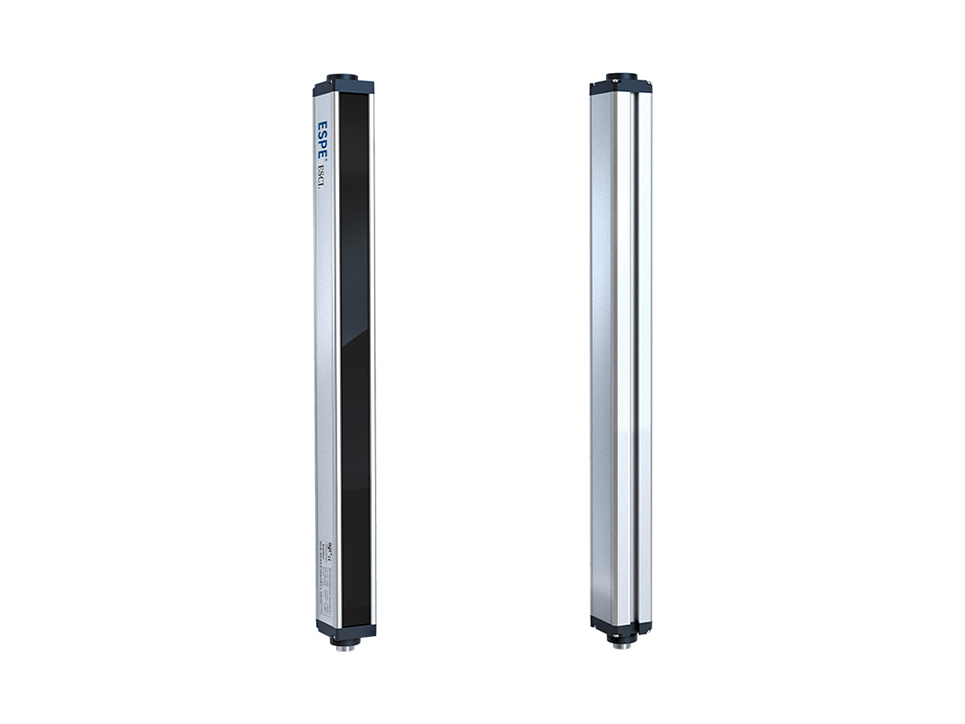

ESCL系列测量光幕是一种用于检测物体外形尺寸、孔洞缺陷的红外对射式传感器。它由发射器和接收器组成，通过多束红外光轴形成检测区域，当物体通过光幕时，被遮挡的光轴数量和位置实时反映物体的轮廓尺寸。
与普通光电传感器只检测一个点不同，ESCL系列通过密集排列的光轴实现面状检测，最小检测精度可达1mm，能够识别到非常细微的物体特征。产品提供RS485、RS232、模拟量电压、模拟量电流、开关量等多种输出方式，方便接入PLC、上位机或数据采集系统。
ESCL系列测量光幕的几个突出特点：
检测精度高：最小可检测1mm精度物体，10mm间距对射距离超过20m，能够满足从精密零件到大型物件的多样化测量需求。
响应时间快：采用独特算法缩短扫描周期，适合高速产线的在线检测。
抗电磁干扰能力强：能够在伺服电机、马达等电磁干扰较大的环境中稳定工作，这对于锂电涂布机、喷涂机器人等设备密集型产线尤为重要。
标准通讯协议：采用Modbus-RTU通讯协议，支持RS485和RS232接口，波特率最高115200bps，方便与上位机系统集成。
多种外壳选择：提供L型（35.8×45mm）、N型（35×50mm）、G型（35×27mm）三种截面尺寸，可根据安装空间灵活选择。外壳防护等级达到IP65，适合粉尘、潮湿等工业环境。
ESCL系列测量光幕已在多个行业中得到验证，以下是一些典型的实际应用案例。
锂电涂布极片瑕疵检测
在锂电池极片制造过程中，涂层可能出现孔洞、缺损等表面瑕疵。某锂电装备头部企业在其涂布机上集成了测量光幕，对运行中的极片进行高精度快速扫描。响应速度小于1ms，可精准识别极片表面5mm×5mm的微小瑕疵，匹配150m/min的高速涂布线实时检测需求。相比传统视觉方案，大幅降低了设备制造成本与后期维护复杂度。涂布速度从80m/min提升至150m/min，缺陷漏检率降低超过90%。
纸板在线尺寸测量
在造纸与纸制品行业，堆码机需要对瓦楞纸板进行在线尺寸测量。由于普通光栅测量精度无法满足规格一致性要求，且堆码机内部需预留200mm物理间隙供蜂窝芯材通过，安装空间十分有限。通过选用测量光幕，以2.5mm精度精准识别瓦楞纸侧边尺寸，IP65防护等级有效阻隔纸粉、淀粉及胶水粉等粉尘侵入，测量数据稳定可靠，助力客户提升产线产能。
面巾纸压花孔洞检测
面巾纸压花过程中产生的隐性孔洞难以识别，导致废品率居高不下。测量光幕部署于压花工序后段，当检测到纸张破洞时实时反馈信号触发裁切机制，有效拦截缺陷产品进入后续环节。压花破洞导致的连带废品减少40%，综合废品率由4.2%降至1.2%。
除上述场景外，ESCL系列测量光幕还广泛应用于物流分拣尺寸测量、汽车零部件计数、轮胎位置检测等场景。
Q1：ESCL测量光幕的检测精度是多少？
A：提供1mm、10mm、20mm、40mm四种光轴间距，对应不同的检测精度，其中1mm间距精度最高。
Q2：支持哪些通讯协议？
A：支持RS485和RS232通讯，采用标准Modbus-RTU协议，波特率可选9600~115200bps。
Q3：能否在电磁干扰较强的环境中使用？
A：可以。ESCL系列抗电磁干扰能力强，能够在伺服电机、马达等干扰较大的环境中稳定工作。
Q4：对射距离有多远？
A：1mm间距对射距离0.1~1m；10/20/40mm间距配合N型外壳，对射距离可达0.2~20m。
Q5：能否定制检测范围？
A：可以。除常规规格外，可根据客户需求定制相对应检测范围的光幕。
意普官方网址：https://www.espe.cn
