光栅型号说明（例如：EB13-1020NCSC-1）
10mm
20mm
40mm
N: NPN输出
P: PNP输出
S：银色
Y：⻩色
无：平行扫描
C：交叉扫描
05：0.1~0.5m
1：0.1~1m
025：0.1~2.5m
（注：有反光情况需特殊备注）
20mm间距：4、6、8……64
40mm间距：4、6、8……32
响应时间 =（N * 0.1ms）+ 0.4ms（N为光轴数量）

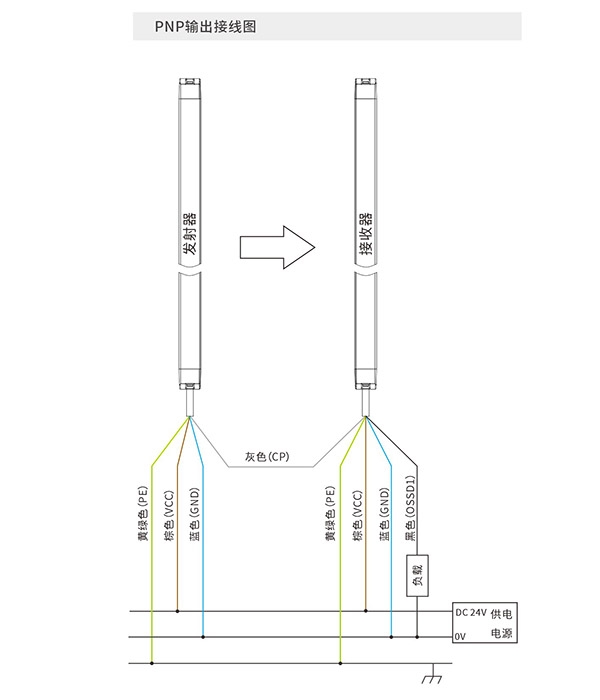

PNP晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延长导致的电压降除外），漏电流1mA以下

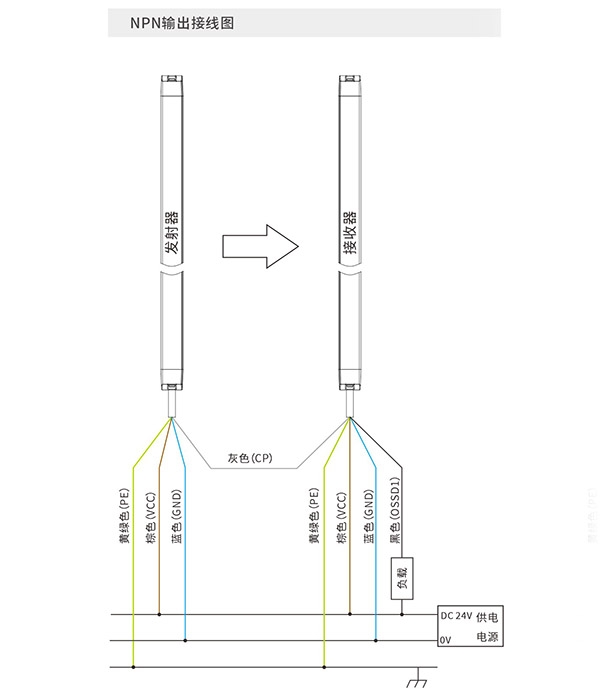

NPN晶体管输出，负载电流200mA以下，残余电压1V以下（因电缆延长导致的电压降除外），漏电流1mA以下

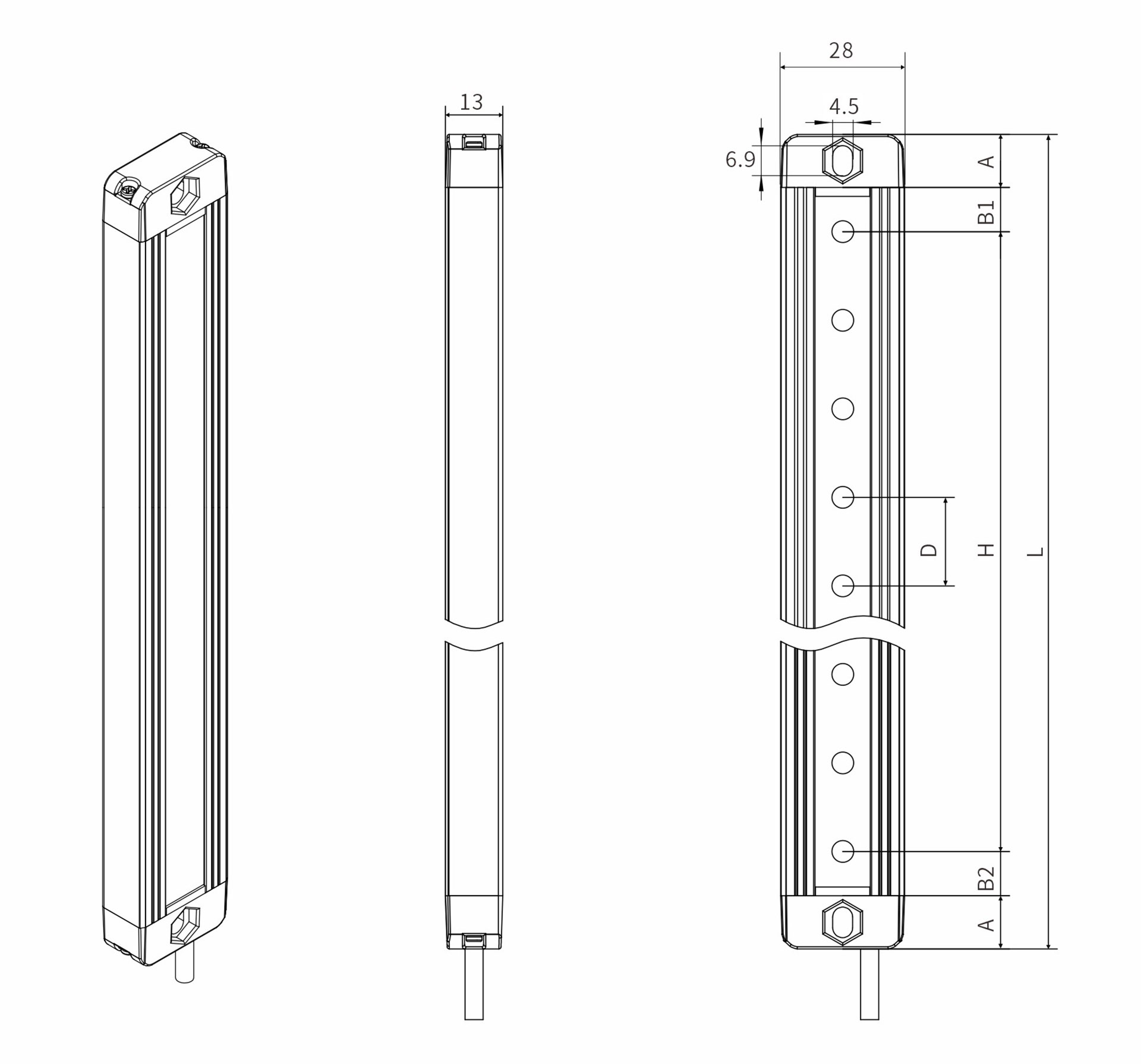

A：上下端盖
B1：上盲点
B2：下盲点
D：光轴间距
H：光栅保护高度
L：光栅总高度
A上下端盖尺⼨为12mm
当D尺⼨为10mm时：B1尺⼨为5mm;B2尺⼨为5mm
当D尺⼨为20mm时：B1尺⼨为10mm;B2尺⼨为10mm
当D尺⼨为40mm时：B1尺⼨为10mm;B2尺⼨为30mm
L为光栅总高度：L=上下端盖高度+上下盲点+保护高度
H为光栅保护高度：H=（光轴数量-1）*光轴间距
